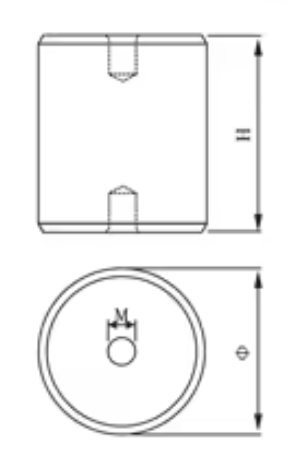

TYPE | Diameter (mm) |
SIZE | |||||||||||
| H (mm) |
SCREW (mm) |
SCREW DEPTH (mm) |
||||||||||||
| MNS16×□□ | φ16 | 20 | 25 | 30 | 35 | 40 | M6 | 8 | ||||||
| MNS20×□□ | φ20 | 20 | 25 | 30 | 35 | 40 | M6 | 8 | ||||||
| MNS25×□□ | φ25 | 25 | 30 | 40 | 50 | M6 | 9 | |||||||
| MNS30×□□ | φ30 | 30 | 40 | 50 | 60 | M8 | 9 | |||||||
| MNS40×□□ | φ40 | 40 | 50 | 60 | 70 | 80 | M8 | 12 | ||||||
| MNS50×□□ | φ50 | 50 | 60 | 70 | 80 | 40 | M8 | M10 | 15 | |||||
| MNS60×□□ | φ60 | 60 | 70 | 60 | 70 | 80 | M10 | M12 | 15 | |||||
| MNS70×□□ | φ70 | 70 | 80 | 90 | 100 | 110 | M14 | M16 | 18 | 22 | ||||
